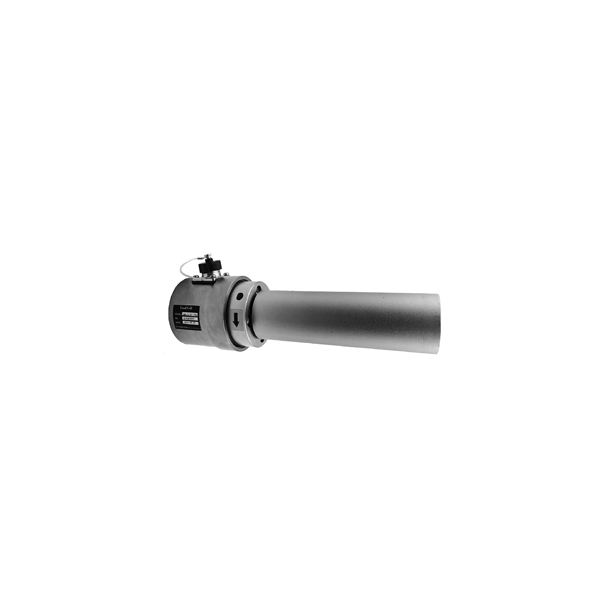

产品简介:HVC-Z03
悬臂式张力传感器，采用悬臂双梁结合半导体应变片原理，防尘防水防腐蚀设计。具有输出信号线性好和响应快的特点。外形小巧，特别适用于低张力活轮辊的场合。由于内置温度补偿装置，所以无需额外的温度补偿。该系列张力传感器普遍被应用于卷取控制设备和生产线的张力控制上。 一般允许张力辊自重≤传感器量程的40% 。张力辊自重≤400毫米。同样适用开带轮、线轮测量。
技术指标：
|
额定载荷 Rated Load |
500，100，200，300，500N |
|
灵敏度Sensitivity |
2.0±10%mv/v |
|
综合误差 Total error |
±0.5﹪F.S |
|
蠕变(30分钟)Creep(30min) |
±0.05﹪F.S |
|
零点平衡 Zero balance |
±1﹪F.S |
|
零点温度影响 TCO |
±0.05﹪F.S/10℃ |
|
输出温度影响 TC SPAN |
±0.05﹪F.S/10℃ |
|
输入阻抗 Input resistance |
350±10Ω |
|
输出阻抗 Output resistance |
350 ±5Ω |
|
绝缘电阻Insulation resistance |
≥5000MΩ |
|
工作温度范围Operating Temp Range |
-20～+55℃ |
|
安全过载 Safe load limit |
200﹪F.S |
|
极限过载 Over load limit |
300﹪F.S |
|
推荐激励电压Recommended excitation |
9V～10V DC |
|
最大激励电压 |
15V DC |
|
密封等级 Protection Class |
IP66 |
|
材质 Construction |
特种合金Alloy |
|
电缆 Cable |
Length:3m |

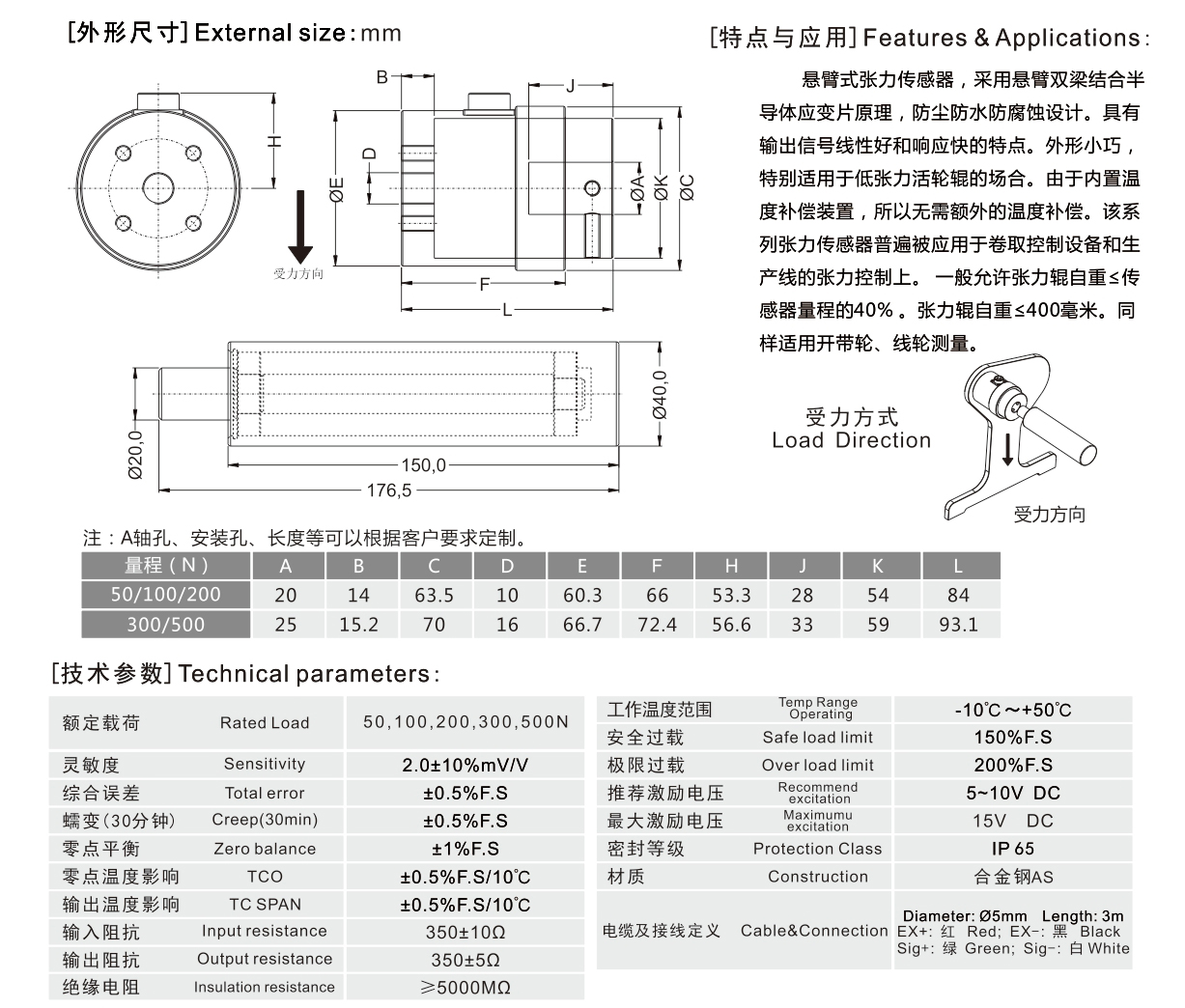

外形尺寸：
注：A轴孔、安装孔、长度等可以根据客户要求定制
