一、 方案用途：

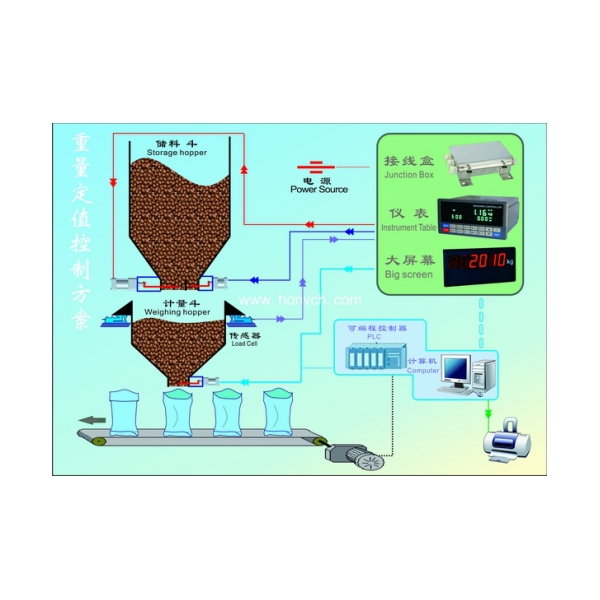

本方案描述的称重控制系统应用于各种粉料、粒料、液体的称重控制设备上，假如客户有1种物料需要进行重量控制，具体逻辑类似于下图：

储料斗内的物料流入到计量斗内，计量上安装了称重模块进行称重，称重控制器上显示重量并通过485通讯接口与PLC进行通讯，PLC控制执行器进行下料、停止等操作
二、 方案概述本系统采用称重传感器
接线盒和称重仪表组成，称重传感器安装在计量斗上，用于称取流入计量斗的物料重量值并传到至称重仪表内，称重传感器使用3-4支，通过接线盒将信号进行串联，称重仪表控制投料机构开始、停止、使用快、中、慢三种速度投料，直至达到目标值，也可通过485通讯接口跟PLC进行通讯，由PLC控制执行器进行操作。
三、 基本配置
1、 HVC-M01称重模块称重模块由称重传感器和附件组成，安装在计量斗上，用于物料称重。
2、 HVC-J5接线盒1个       接线盒用于将若干个称重模块的信号进行汇总，接入仪表进行处理。
3、 HVC-8605A称重控制器HVC-8605A重量控制器用于显示重量并可以给出信号控制执行器进行动作。
